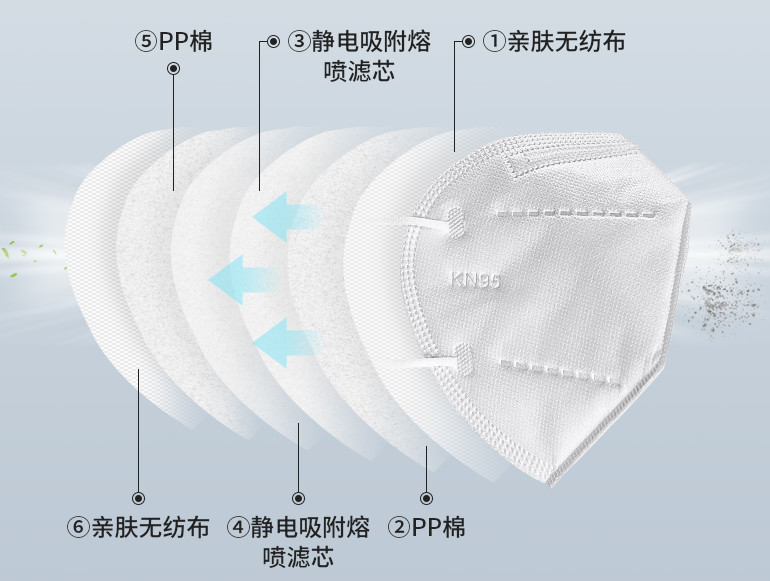

Piyasada, N95 birçok çeşittir. Bugün tanıttığımız N95 maske makinesi, ürün maskesi şöyledir:
① Deri dostu dokuma
② pp pamuk
③ Elektrostatik adsorpsiyon eriyen filtre
④ Elektrostatik adsorpsiyon eriyen filtre
⑤ pp pamuk
⑥ Deri dostu dokuma

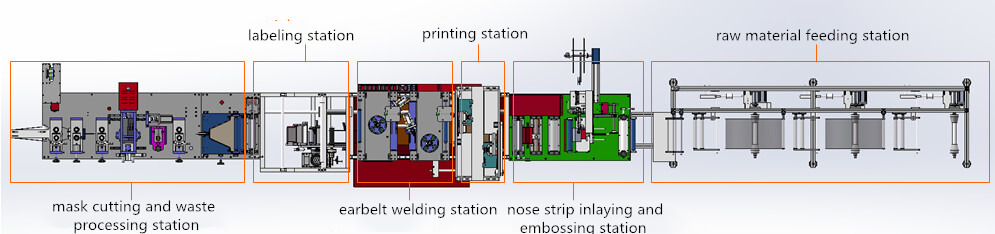

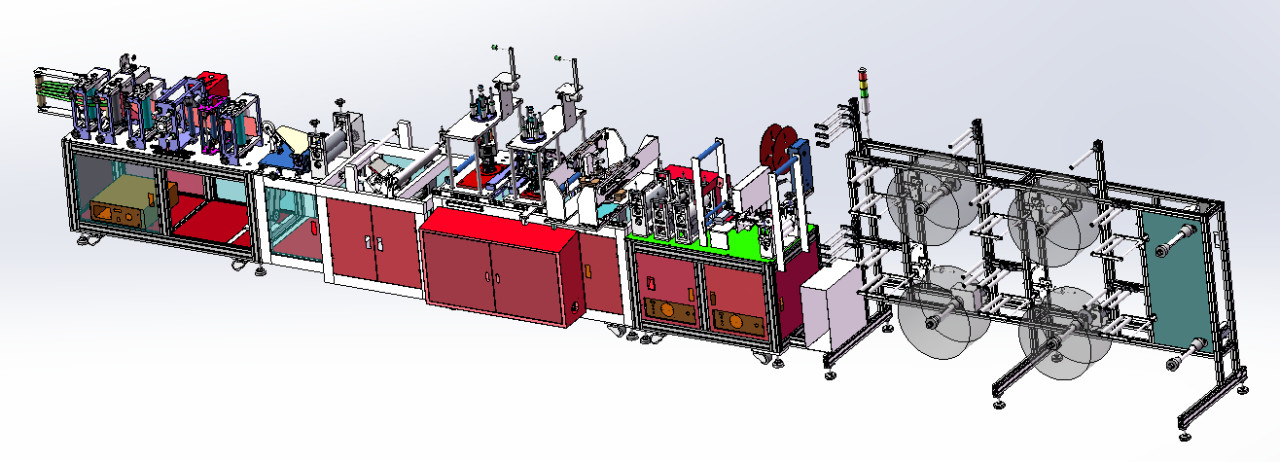

Aşağıdaki resim bir aksonometrik:
Tüm süreç aşağıdaki gibi işaretlenmiştir:
1. Hammadde besleme istasyonu
Genellikle N95 3-6 katmanlı bezden oluşur ve bu maske makinesi 6 katmanlı maskeler üretebilir. Bez rulo miktarı uç maske katmanı ile belirlenir. Kaç maske katmanı, kaç bez rulo.

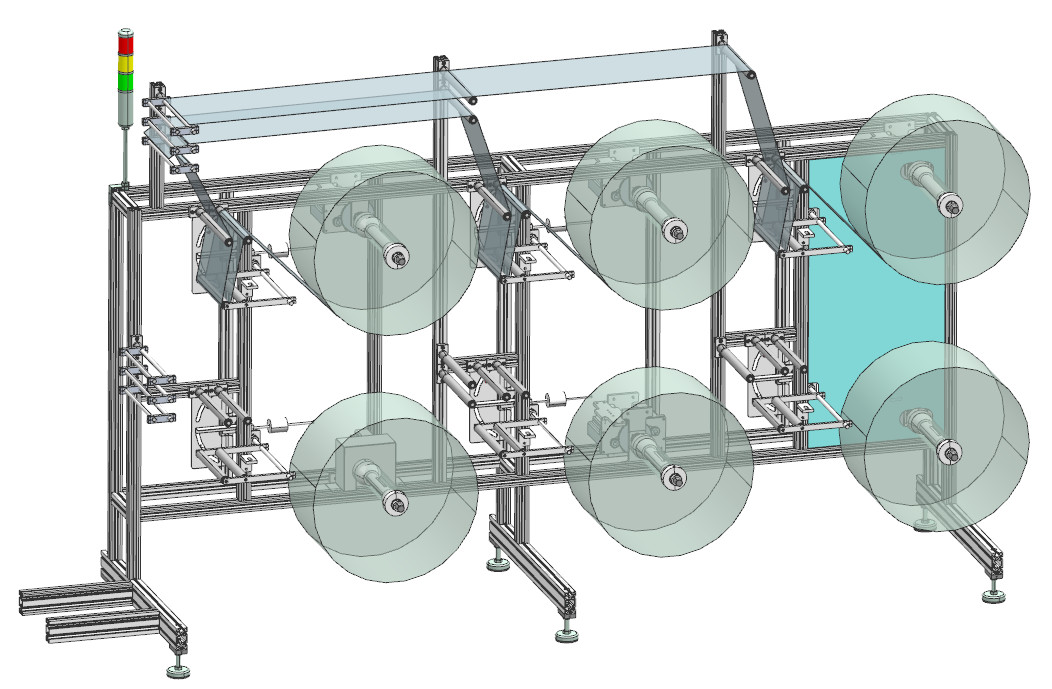

1) Kumaş yolu
Her kumaş rulosu önce gerginlik mekanizmasını geçecek ve kumaş rulo destekleme çerçevesi ile desteklenecek ve aşağıdaki şekilde gösterilen bir sonraki istasyona bağlanacak:

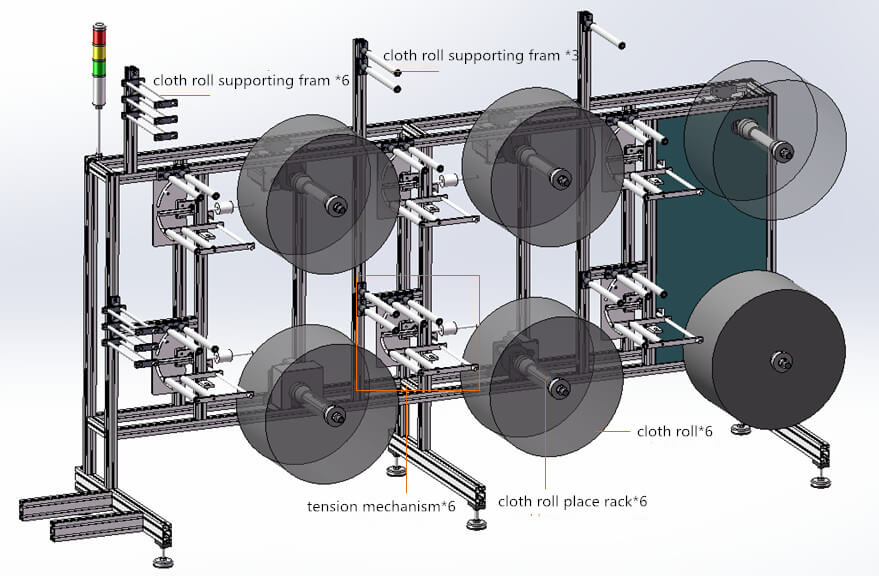

2) İstasyon yapısı
a. Kumaş rulo yer rafı

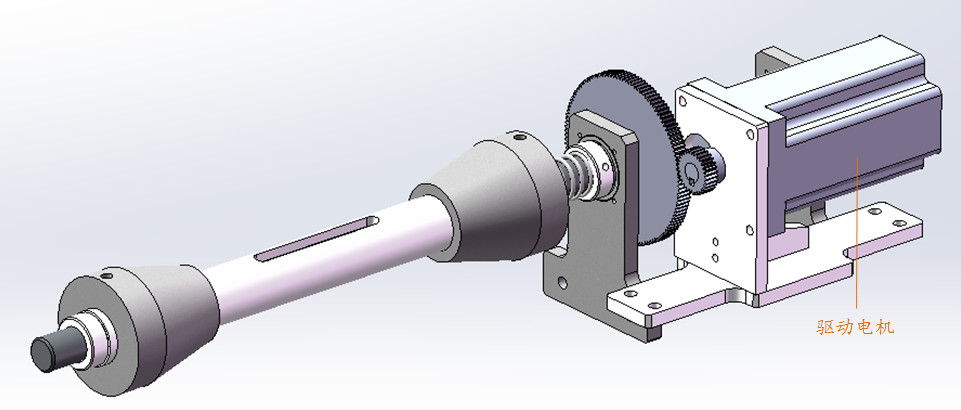

Sürüş motoru
Bu cihaz sürüş motoru ile güçlendirilmiştir.

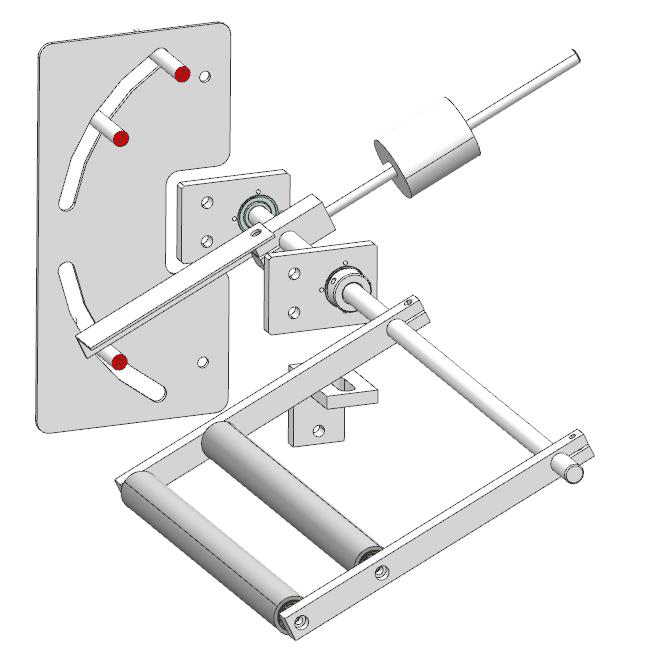

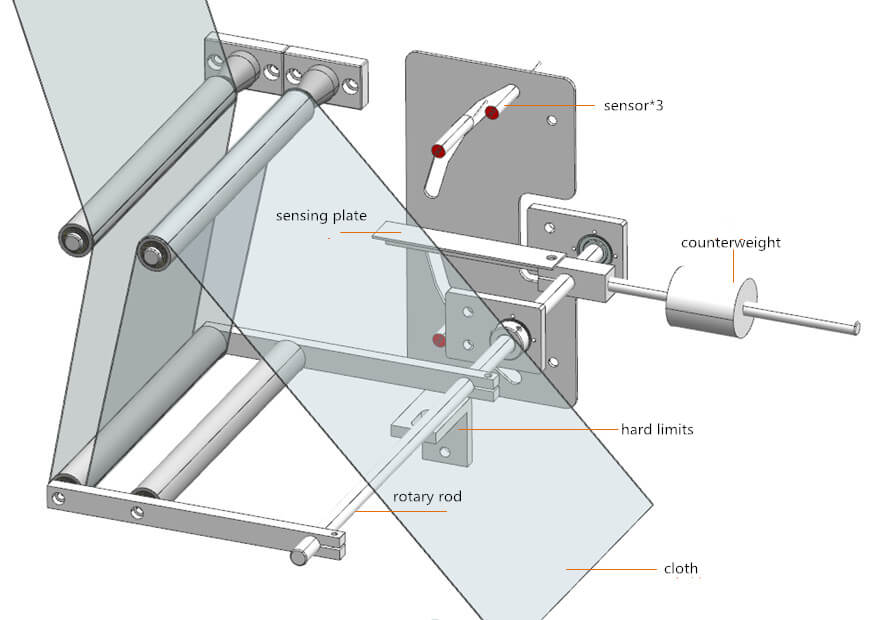

b. Gerilim mekanizması
Bu gerilim mekanizması, bezin çok gevşek veya gergin olmasını önleyebilir. Özel prensibi:
A) Bez malzemesi önce serbest bırakılır. Malzemenin serbest bırakma hızı, üretim sırasında malzeme besleme hızından daha yüksek olduğundan, malzeme gevşek olacaktır. Bu durumda, algılama plakası sensör tarafından algılanana kadar yerçekimi nedeniyle döner çubuğun solundaki bir silindir düşer. O zaman, sürüş motoru dur. Bu işlem sırasında, bez gerilmeye devam edecektir.
b) Motorlu durma durdurma dönüşünden sonra, bez malzemesi tenser ve tenser olacaktır. Daha sonra silindir, algılama plakası algılanana kadar yukarı doğru hareket etmeye yönlendirilecektir. Ve malzeme tekrar serbest bırakıldı.
c) Yukarıdaki işlem tekrarlar.
Şekilde bir karşı ağırlık buluyoruz. İki silindirin alt basıncını kumaş malzemeye azaltabilir, ancak azaltılmış basınç hala ağırlıkları tarafından bunalmıştır. Bu nedenle, gerilim mekanizması bu iki silindire normal olarak dönecektir. Ayrıca sert bir sınırlayıcı bulabiliriz. Malzeme yeri çuval boş olduğunda, sınırlayıcı döner çubuğu destekleyebilir:
Bir soru, gerilim mekanizmasının neden gerekli olduğudur. Aslında, gerilim mekanizması olmadan, malzeme aşağıdaki istasyonlarla doğrudan bağlanmalıdır. SO tarafından çalıştırılırsa, bazı sorunlar olacaktır. Örneğin, malzemenin çok gevşek veya gergin olmasını önlemek için, tüm istasyonlarda hız aynı olmalıdır. Üretim kesin ve bez rulosunun dönen hızı aynı olacak şekilde ayarlanabilir olsa da, rulo çapı değişiyor. Bu nedenle, malzeme bırakma hızı sabit değildir. Sonunda, malzeme bırakma hızını besleme hızına karşılık getirmek zordur.
Özetlemek gerekirse, gerilim mekanizması, malzeme eksikliği tespit edildiğinde malzemeyi serbest bırakmada rol oynar ve belirli uzunlukta malzeme serbest bırakıldığında serbest bırakılmayı durdurur.

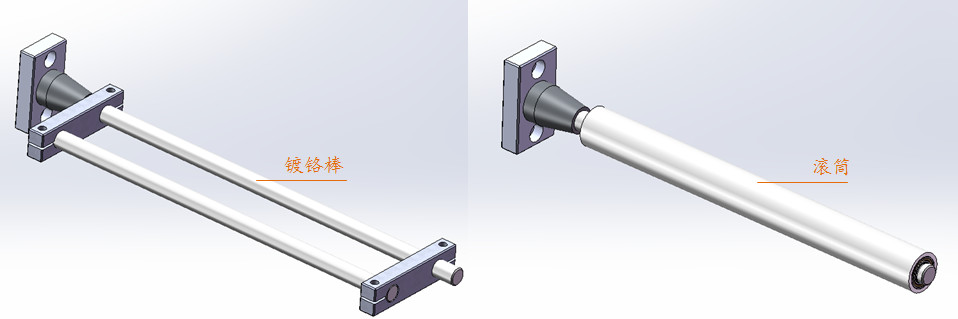

c. Bez destekleme çerçevesi
Bu cihaz nispeten basittir.
Chrome Çubuğu/Roller

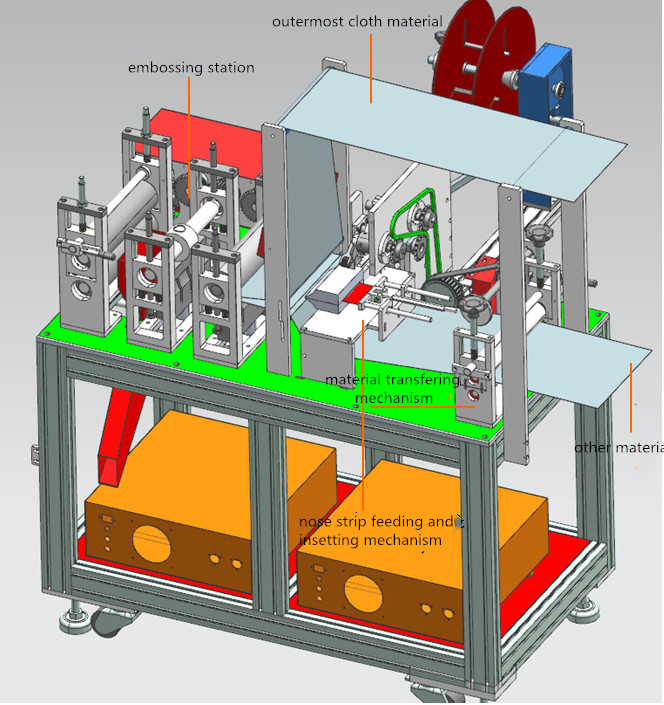

2. Burun Şeridi Kaplama ve Kabartma İstasyonu
Bu istasyona analiz edilmeden önce, bir soru cevaplanmalıdır. Hepimizin bildiği gibi, N95 maskesi, tek bir malzeme tabakasını katlayarak burun şeridi içten tek kullanımlık maske değildir. Bu nedenle, en dıştaki malzeme üstte işlenmelidir, böylece burun şeridi malzeme katmanları arasında içe yerleştirilebilir.
1) Akış Siparişi
a. En dıştaki malzeme ve diğer malzeme, yukarıdaki şekilde gösterilen yoldaki istasyona beslenir;
b. Malzeme istasyona aktarılırken, burun şeridi kapsama istasyonu şeridi bez katmanları arasına yerleştirecektir.
2) Mekanizmalar

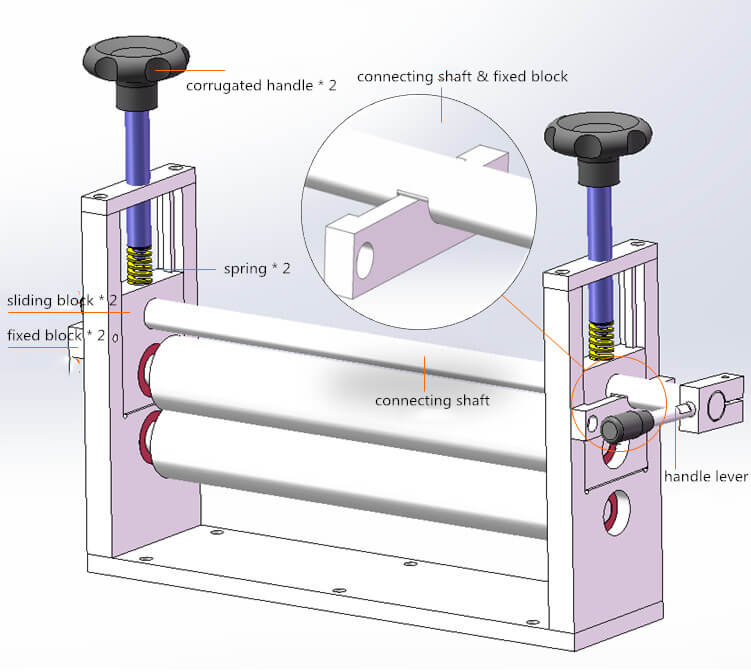

a. Malzeme Aktarma Cihazı
Bu cihaz malzeme katmanlarına basabilir. İlke: Oluklu sapın sıkılaştırılması ve daha sonra sürgülü blokun yaylarla sıkıştırılması.
Bu cihazın işlevi oldukça basit, bu yüzden özelliklerini doğrudan tartışalım. Sabit blok, bağlama şaftının bir oluğuna yapıştığı bulunabilir. Bu durumda, bağlantı şaftı da döndükçe kaldırılır veya daha düşük olacaktır. El kolu döndürüldüğünde, üst silindir kaldırılır. Bu nedenle, iki silindir arasına yeni malzeme yerleştirilebilir.
b. Burun Şeridi Besleme ve İçiş Mekanizması

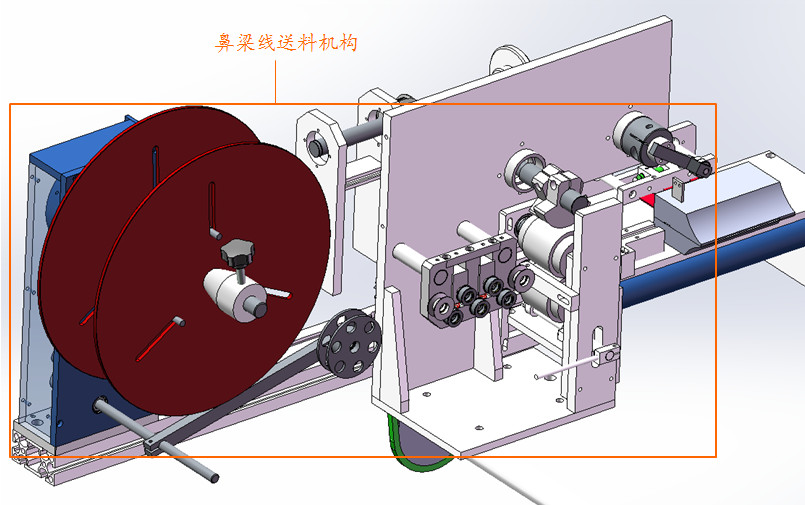

Burun Şeridi Besleme Mekanizması
a) Bu mekanizmanın kullanımı

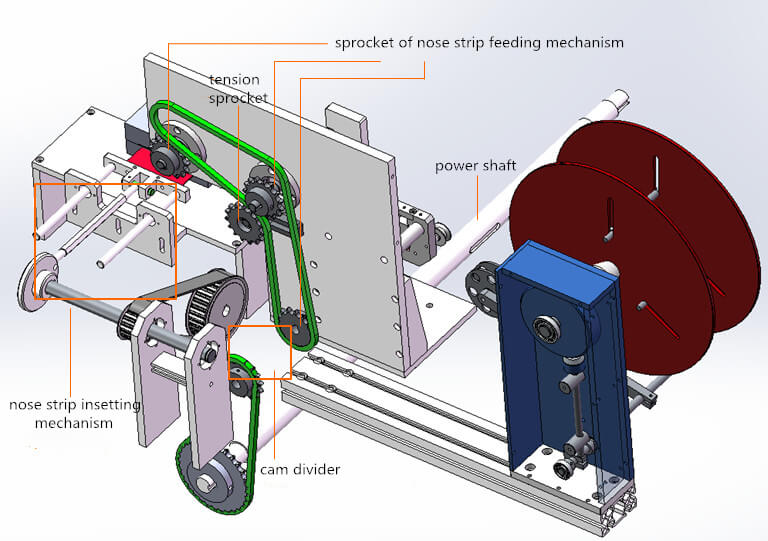

Bu mekanizma tamamen aşağıdaki istasyonlar için güç sağlayan güç mili tarafından yönlendirilir.
Daha sonra Powers, CAM bölücüsüne ve sonunda burun şeridi besleme ve içme mekanizmalarına aktarılır.

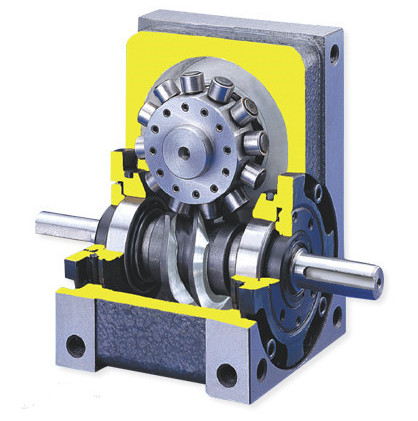

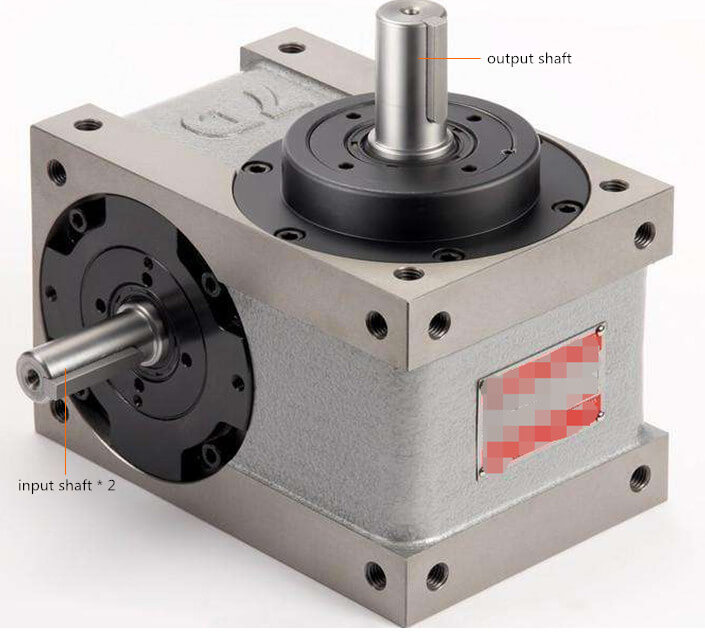

Cam Bölücü nasıl?
İki giriş mili ve bir çıkış mili vardır. Giriş şaftları, güç ve malzeme besleme zincir dişlisi ve çıkış mili ile bağlanır.
Yukarıdaki şekilden, iki giriş mili bir entegrasyondur, böylece güç doğrudan aralıksız hareket eden malzeme besleme zincir dişlisine iletilebilir. Öte yandan, çıkış mili ile bağlanan senkron tekerlek, bölücünün iç yapısı nedeniyle aralıklı olarak döner.

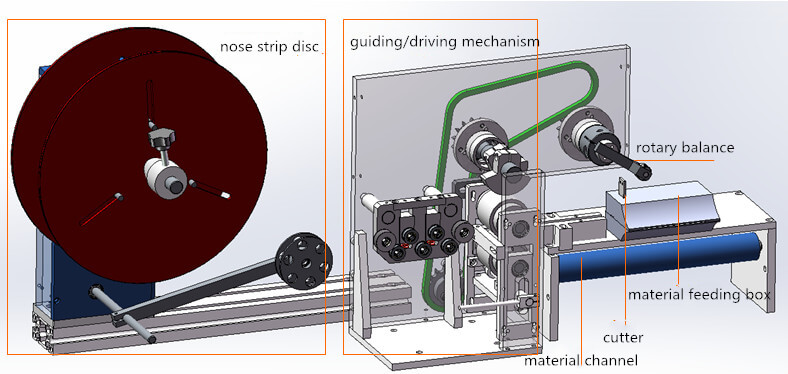

b) Burun şerit besleme mekanizması
i. Akış siparişi
Malzeme Diski → Kılavuz/Sürüş Mekanizması. (Malzeme diskinin sürüş gücü gerekmez ve burun şeridi sürüş mekanizması tarafından yönlendirilir.)
Kılavuz/Sürüş Mekanizması → Malzeme Kanalı → Malzeme Besleme Kutusu.
Burun şeridi beslendikten sonra, döner denge şeridi kesmek için kesiciyi tahrik eder ve daha sonra içme mekanizması şeridi bez malzemelere iter.
Yukarıdaki işlem tekrarlanır.
ii. Çalışma prensibi

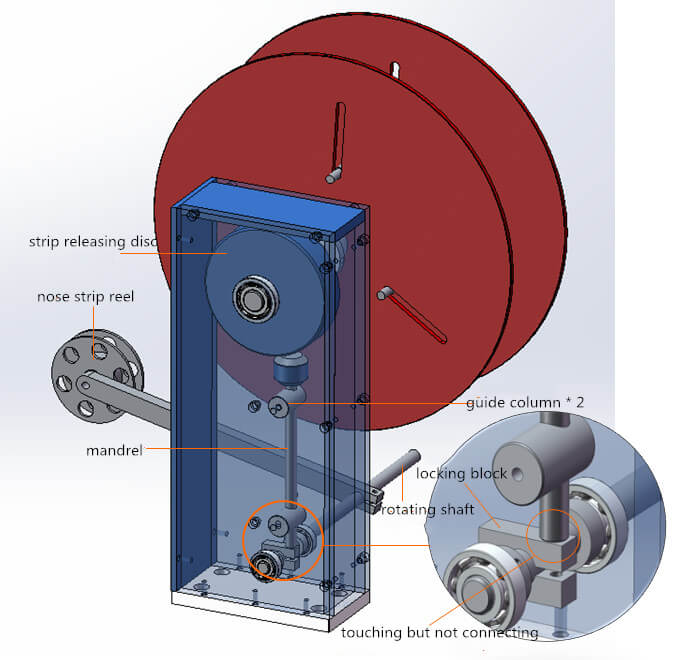

Burun şeridi diski
Burun Şerit Makarası → Dönen Şaft → Kilitleme Bloğu → Mandrel → Strip Serbest Dil
Bu mekanizma, yönlendirme/sürüş mekanizmasında malzemeden yoksun olduğunda şerit besleyebilirken, çok fazla malzeme serbest bırakıldığında durur. Belirli çalışma prensibi şu şekilde açıklanabilir:
Burun şeridi şerit makarasının altına aktarılır. Malzeme rehber/sürüş mekanizmasında eksik olduğunda, burun şeridi gerilecek, böylece şerit makarası kaldırılır ve dönen şaftın dönüşünü yönlendirir. Mil daha sonra saat yönünde hareket etmek için kilitleme bloğunu tahrik eder ve mandrel aşağı iner. Daha sonra malzeme disk döner.
Öte yandan, aşırı serbest bırakılırsa burun şeridi gevşek olacaktır. Bu nedenle, şerit makara aşağı hareket eder ve aşağıdaki hareketler yukarıdaki sürecin tersidir. Sonunda, Mandrel malzeme diskini destekler ve hareketini durdurur.

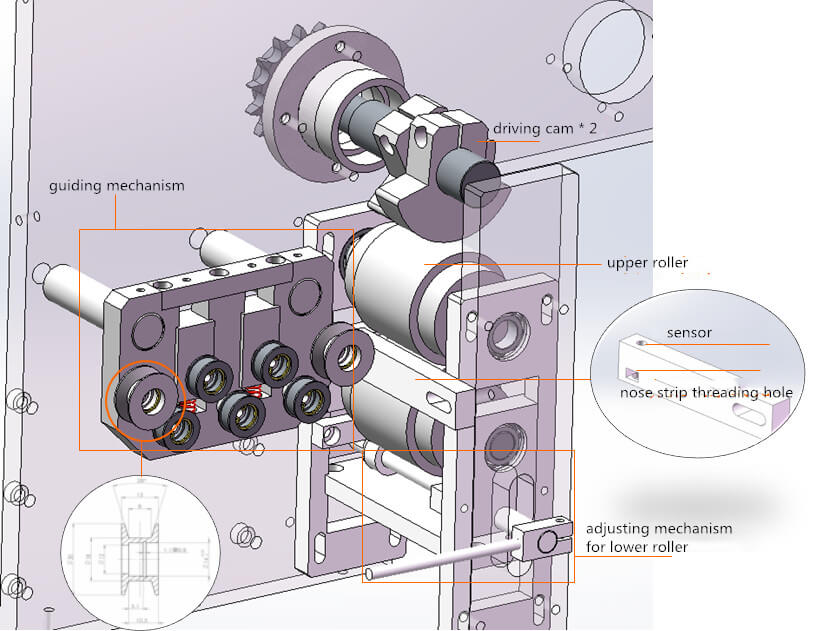

Rehberlik/sürüş mekanizması

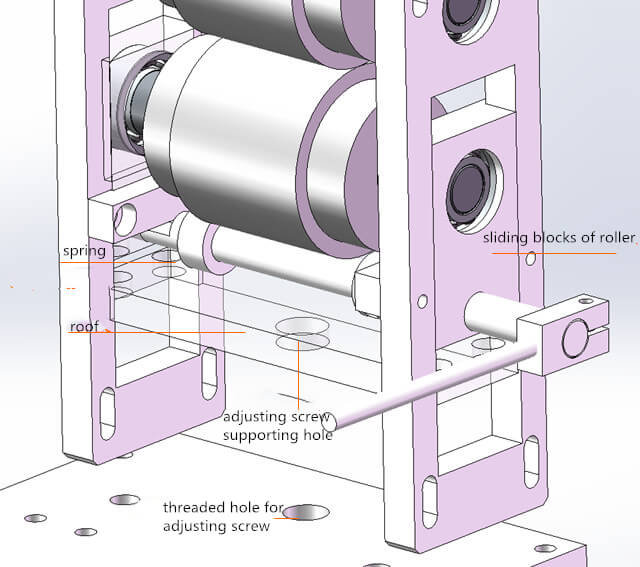

Alt silindir için ayarlama mekanizması, malzeme aktarma mekanizması ile aynı prensipte ve aynı işlev için çalışır. Aralarında farklılık gösteren şey, ayar vidasının öncelikle çatıyı desteklemesidir ve daha sonra silindirin ve makaranın kayar bloğu arasındaki yay boyunca desteklenmesidir.
Kılavuz mekanizmanın işlevi şerit sapmasını önlemektir. Resimden, sol ve sağdaki iki silindirin V tipi olduğunu görebiliriz, bu da burun şeridinin iki tarafa sapmasını önleyebilir.
Rehber mekanizmadan sonra, burun şeridi sensör montaj bloğu, silindirler arasında ve sonunda malzeme kanalına aktarılır. Sürüş kamerası silindirler. Bir daire döndürürken, silindire bir kez dokunur ve silindirlerin dönüşünü kullanır.
Ayrıca neden iki kameranın gerekli olduğunu da sorabilirsiniz? Aslında, iki kamera kullanıcıların, burun şeridinin serbest bırakma uzunluğunu kolayca ayarlayacak şekilde rulolarla temas açılarını kolayca ayarlamalarına yardımcı olabilir.

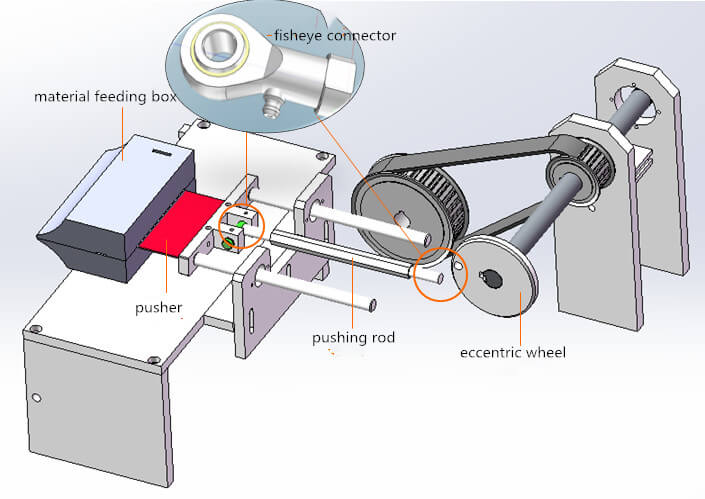

c) Burun şeridi kaplama mekanizması
Bu mekanizma sırayla hareket eder: eksantrik tekerlek tahrikleri iten çubuk ve itici öne doğru burun şeridine malzeme arasında.
c. Kabartma mekanizması

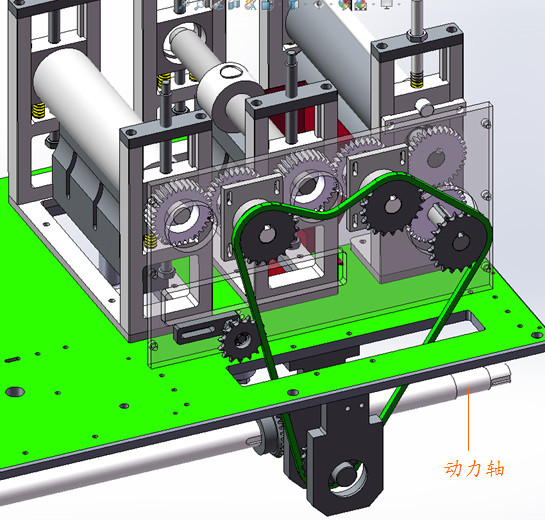

Güç mili
Bu mekanizmanın gücü ayrıca, burun şeridi besleme ve insetting mekanizması için şaft sağlayan güç şaftından da gelir.

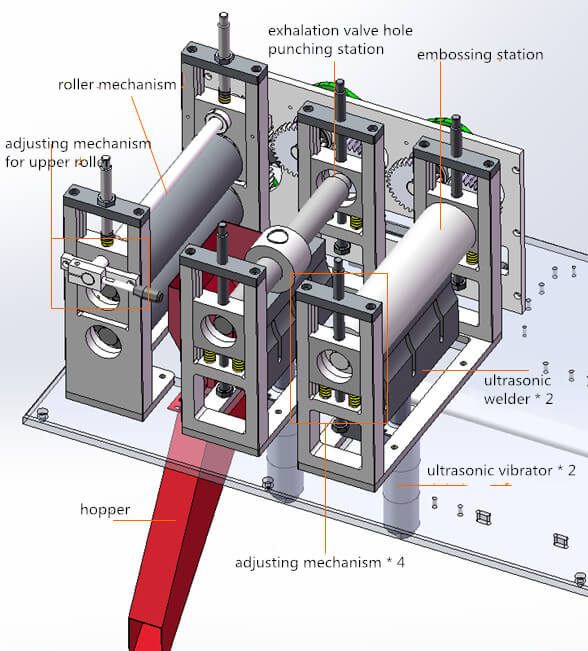

Aşağıdaki resim bu mekanizmanın ayrıntılarını göstermektedir:
a) Kabartma istasyonu
Damarları N95 maskesine kabartmak için silindirlerinde (resimde gösterilmemiştir) çizgiler vardır.
Bu istasyonun ayar mekanizması da açıktır. Üst ve alt vidalar kayar bloğu sabitleyebilir. Merkezi yay, alt vidayı sabitlemeden üst vida gevşediğinde kabartma silindirini kaldırma işlev görür.
B) Exhalation Valf Deliği Delme İstasyonu
Çıkıntılı bir silindir çemberi, ekshalasyon valfi için delik açabilir. Delilen atık hopper yoluyla boşaltılır. Ancak bu makinede üretilen maskenin ekshalasyon valfi yoktur, bu nedenle bu delme istasyonu gerekli değildir.
