Bu iki istasyon birbirleriyle ilişkilendirilir, böylece burada birlikte analiz edilirler.

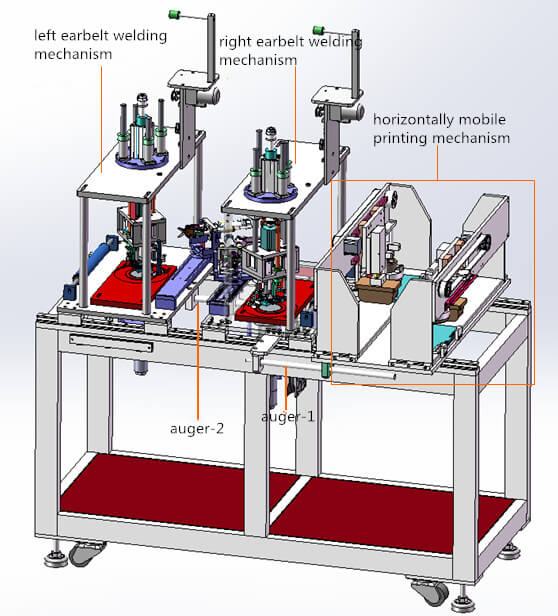

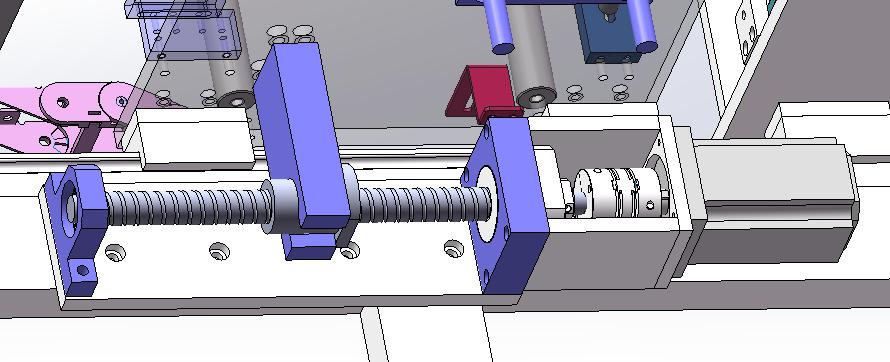

Sol ve sağ kulak kuşak kaynak mekanizmasını bağlamak için iki burgu kullanıldığı görülebilir. Bu arada, birlikte makine çerçevesi üzerinde kılavuz boyunca hareket ederler. Sürücü, makine çerçevesinin altındaki servo motor ve vida mekanizmasıdır.
Ama neden hareket ediyorlar?
Bunun nedeni şudur: Mobil baskı mekanizması ve kulak kuşak kaynak mekanizması çalışma sırasında malzemeye temas etmelidir. Bu nedenle, temas ederken bu mekanizmalar ve malzeme arasında göreceli bir hareket olmamalıdır. Bu nedenle, mobil baskı mekanizması ve kulak kuşağı kaynak mekanizması malzeme ile ilerlemeli ve malzemeden ayrıldıktan sonra geri dönmelidir.
1) Mobil baskı istasyonu

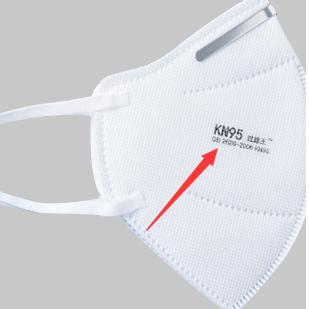

N95'te şu şekilde metinler bulabiliriz:
Bu istasyon tarafından tam olarak basılmıştır.
Aşağıdakiler özel yapısı:
Her şeyden önce, hem sol hem de sağ mobil baskı mekanizmalarının çalışma prensibi aynıdır.

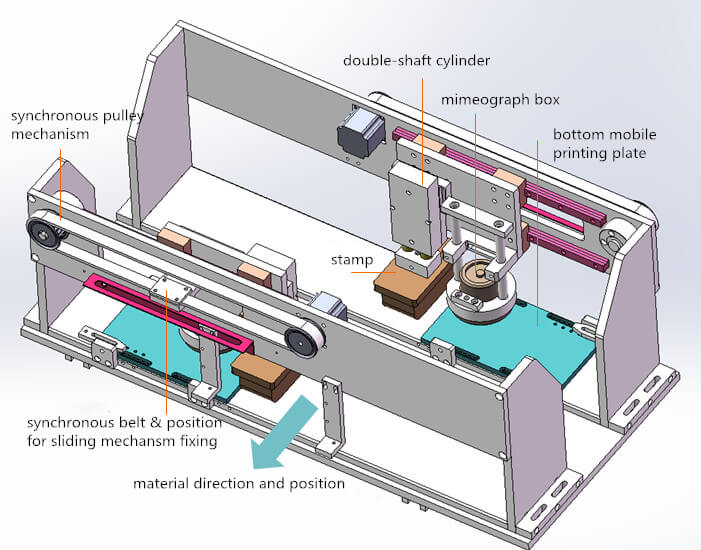

Arka damga ve mimeograf kutusu senkron kayış ve kılavuz mekanizması tarafından tahrik edilir. Motor, kayar mekanizmayı düzeltmek için senkron kasnak ve doğrusal bir hareket yapabilmeleri için senkronize eder.
a. Hareket Siparişi (Teknikler)
a) Mimeograf kutusu ile alt mobil plaka üzerinde renklendirici kaplama;
b) pul mobil plakanın üstüne hareket eder; Çift şaftlı silindir, renklendirici olmak için damgayı düşürür ve bastırır;
c) Sonunda, damga malzemeye doğru hareket edecektir. Çift şaftlı silindir alçalır ve renklendirici malzemeye damgalanır.
2) Earbelt Kaynak İstasyonu

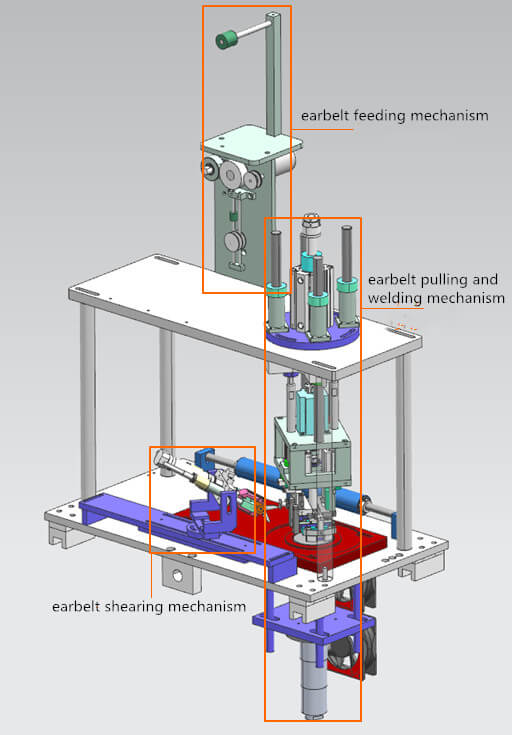

Sol ve sağ kulak kuşak kaynak mekanizmaları aynı yapıya ve çalışma prensibine sahiptir, ancak zıt konuma sahiptir.
İşlem akışı:
a) kulak kuşak besleme mekanizması ile beslenir ve kaynak mekanizmasına çekilir;
b) kulak kuşu çekme ve kaynak mekanizması kulak kuşağı çeker ve daha sonra shering mekanizması onu makartır;
c) Sonunda kaynak mekanizması maskede kaynak kuşağı.

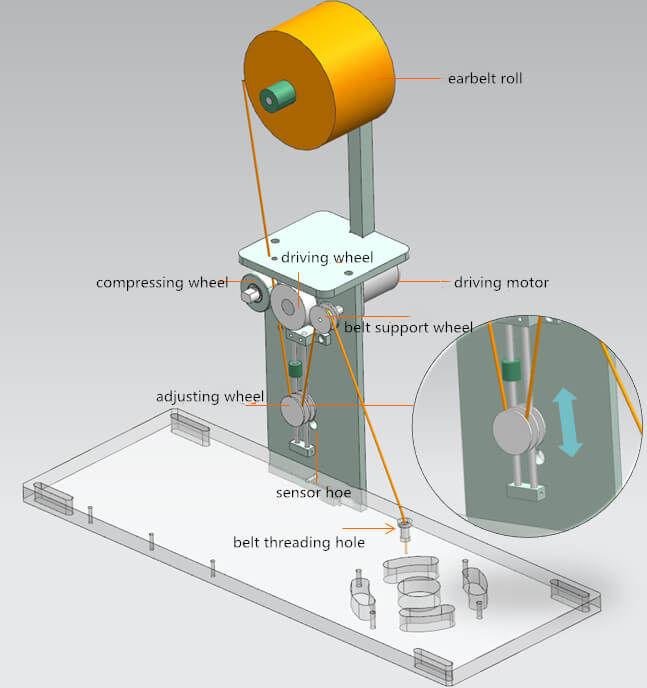

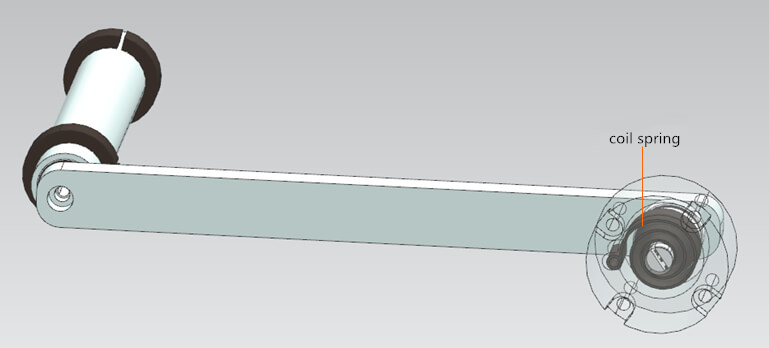

Tekerlek sıkıştırma, kulak kuşakını sürüş tekerleğine sıkıştırır. Sürüş tekerleği döndükçe Earbelt aşağı doğru hareket eder. Başka bir uçta, Earbelt iplik deliğinden çekme mekanizması ile bağlantı kurar. Ancak, Earbelt Serbest bırakma hızı çekme hızına karşılık gelmez. Bu durumda, tekerleğin ayarlanması kulak kuşak gerilimini ayarlamak için bir rol oynar.
Serbest bırakılırsa, Earbelt gevşek olacak ve sensör tarafından tespit edilene kadar tekerlek düşüyor. Sonra motor duraklarını sürüyor. Bu arada, çekme mekanizması kulak kuşağını çekmeye ve ayar tekerleğini kaldırmaya devam edecektir. Sensör tekerleği tespit etmediğinde, sürüş motoru tekrar kaçmaya başlar ve kulak kuşağını serbest bırakmaya yönlendirir. Bu serbest bırakma hareketi tekrarlanır.

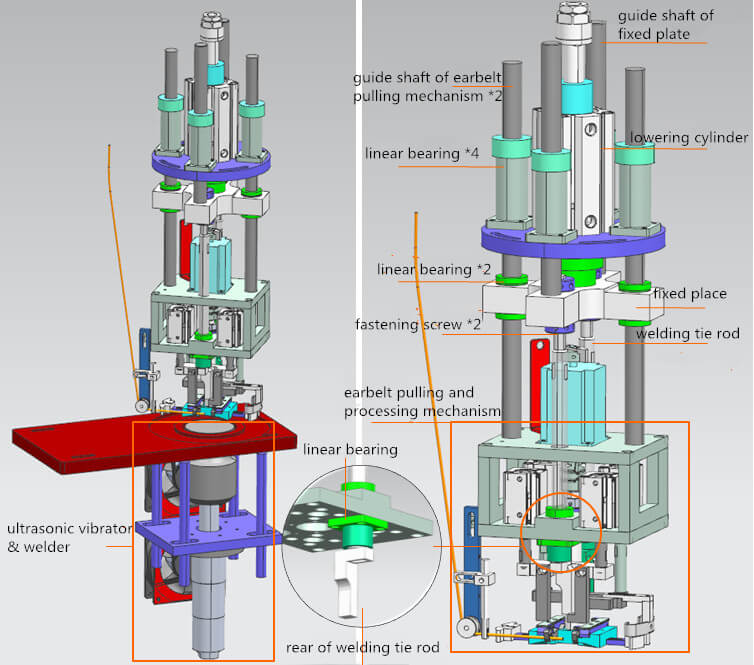

b. Earbelt Çekme ve Kaynak Mekanizması
A) Bazı parçalar nasıl bağlanır?
Azalan silindir tahrikler sabitleme plakası;
Kaynak bağlantı çubuğu, kilitleme vidalarından sabitleme plakasına kilitlenir;
Kaynak bağlantı çubuğu ile kulak kuşu çekme ve işleme mekanizması arasındaki hareket görecelidir. Ancak, çubuk mekanizmaya temas eden altına kaldırılırsa, tüm mekanizma tutulacaktır.
b) Dikey hareket ilkesi:
Silindirin indirilmesi, sabitleme plakasını aşağı iter;
Sıkıştırma plaka kaynak bağlama çubuğunu aşağı iter;
Kaynak rota çubuğu ile tutulan kulak kuşu çekme mekanizması yerçekimi nedeniyle aşağı hareket eder;
Mekanizma diplerini çekerken, alçak silindir, kaynak bağlantı çubuğunu diplere kadar aşağı iter;
Azalan silindir, sabitleme plakasını yukarı hareket ettirecek;
Plaka tahriklerini sabitleme, yukarı hareket etmek için kaynak bağlantı çubuğu; Daha sonra çubuk ucu kulak kuşak çekme mekanizmasına dokunur ve bu iki parça birlikte hareket eder;
Silindir sınırına geçerler.

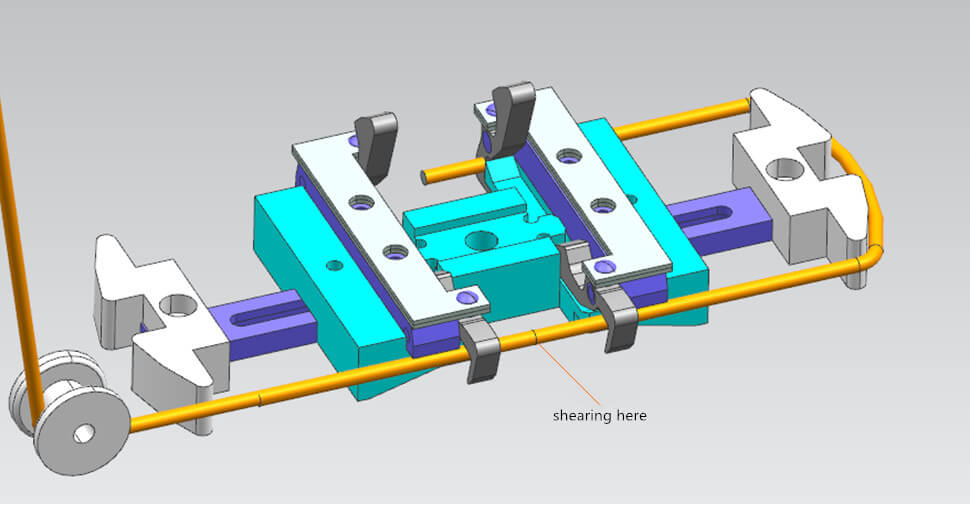

c) Earbelt Çekme ve Kaynak Mekanizması

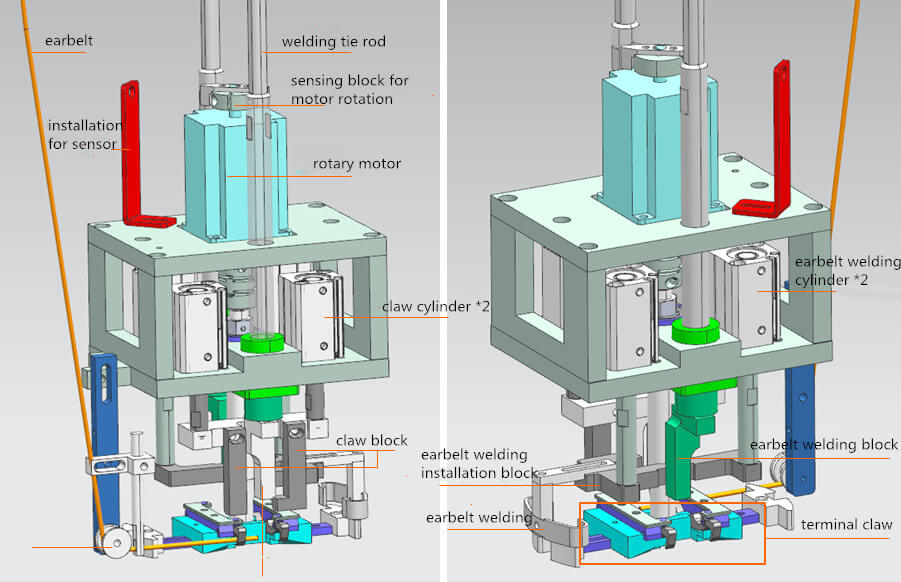

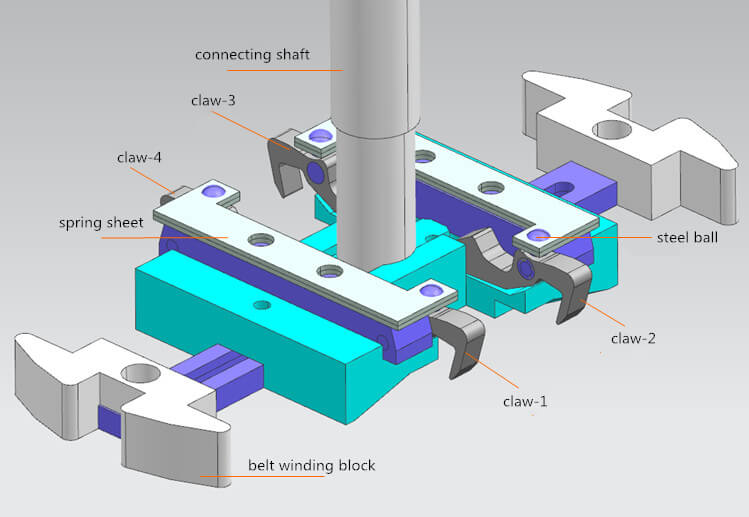

Bu, iki açıdan Earbelt Çekme ve İşleme Mekanizması'nın bir resmidir ve aşağıdakiler terminal pençesinin ayrıntılı bir görüntüsüdür:

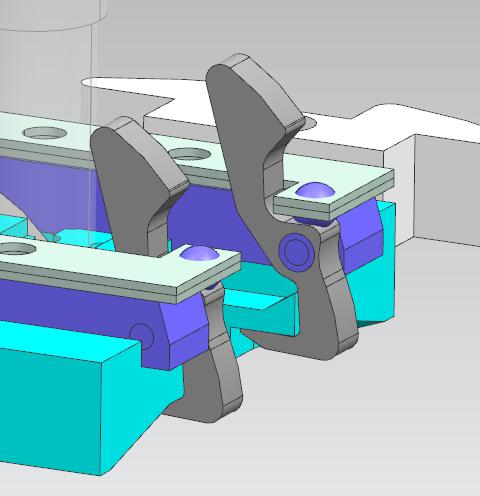

i. Bazı parçaların işlevleri
Sensör, dönüş açısını kontrol etmek için motor rotasyonu için algılama bloğunu tespit ederek motorla işbirliği yapar (zaman başına 180 °)
Baharın durumu çelik topla tutulabilir. (Pençe bloğu tarafından basılırsa, yay yeniden canlandırmayacaktır)
Pençe, pençe bloğu tarafından basıldıktan sonra böyle olacaktır (Earbelt gevşemesi durumunda basılabilir):
ii. Çalışma Düzeni (en önemlisi)
En başta Earbelt Claw-1 tarafından basılır;
Döner motor, Terminal pençesini 180 ° döndürecek şekilde tahrik eder. Ardından Claw-1, kulak kuşağını otomatik olarak aşağıdaki duruma çekecektir:
Pençe silindir tahriki pençe bloğunu alt pençe ve kulak kuşağına basın. Sonra kulak kuşak kesme mekanizması kulak kuşaklarını alıp pençe bloğu ile geri döner;
Tüm mekanizma, iki taraftaki kulak kuşağı kaynak bloğu kulak kuşağının iki ucuna basana kadar azalır;
Earbelt Welding Blovk Weld Earbelt maskeye; Earbelt kaynak silindiri kaynak şeridini aşağı iter. Strip, sarma bloğuna kulak kuşakını iterken, kaynak şeridi için montaj plakası, üç pençeyi geri yüklemek için Claw-2,3 ve 4'ün eğimli ucuna basacaktır. Aynı zamanda, pençe kesilmiş kulak kuşağını serbest bırakabilir. (Not: pençe 1 basılmaz);
Not: Sonraki hareketlerde, kurulum plakası sadece Claw2 ve 3'e basacaktır.
Tüm mekanizma kaldırır. Sonunda, Earbelt başarılı bir şekilde kaynak. Yukarıdaki işlemler, kulak kuşağının hızlı bir şekilde çekilmesi ve kaynaklanması için tekrarlanır.

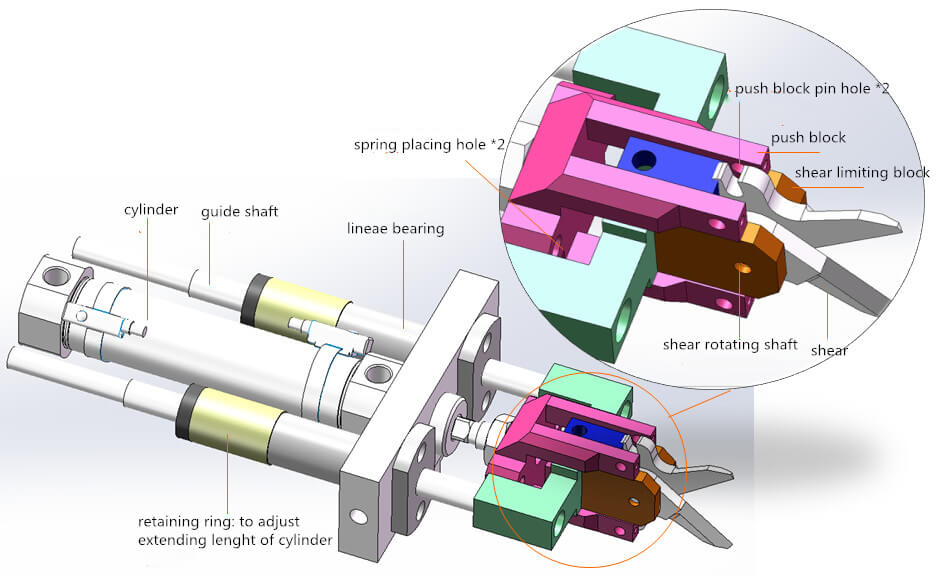

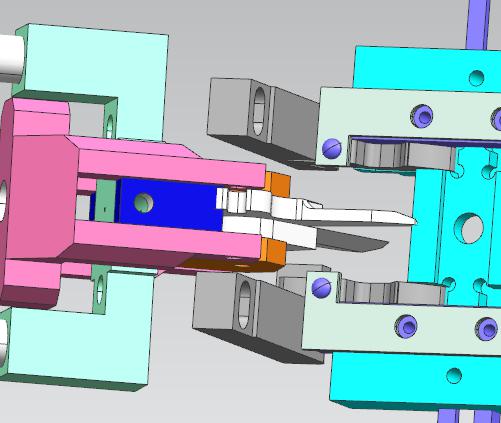

c. Kulak kuşak kesme mekanizması

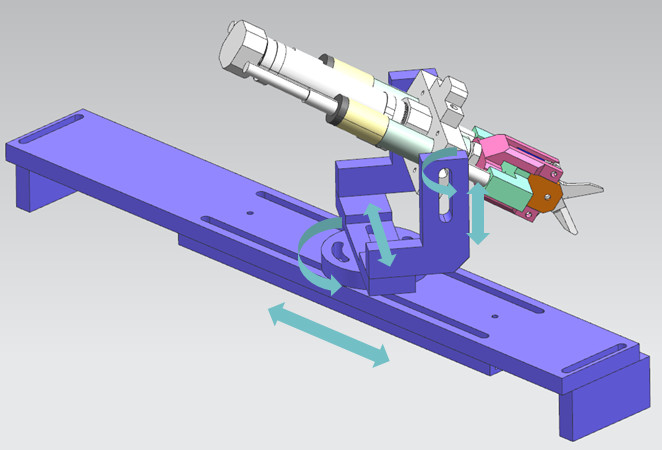

Mor kısım, mekanizmanın açısını ve konumunu ayarlamak için kullanılır.
Push blok pimi deliğinde pimler ve pratik üretimde kesme dönen şaft vardır. Yaylar ayrıca yay yerleştirme deliğine yerleştirilir. Ayrıca, itme bloğu, yeşil parça ve kesme sınırlayıcı blok arasında bir bağlantı yoktur. Kayabilirler.
a) Çalışma Düzeni:
Silindir ön uç mekanizmayı kulak kuşağına iter;
Silindir, kesme sınırlayıcı blok temas pençe bloğu (aşağıdaki görüntüde gösterilmiştir) olsa bile sürekli olarak iter. Ancak kesme kapatılmaya itilecek ve böylece kulak kuşak kesilir;
Geri dönme sırasında, yay itme bloğunu kesme sınırlayıcı bloktan ayırır ve kesme geri yüklenir.
2. Maske delme ve atık işleme istasyonları

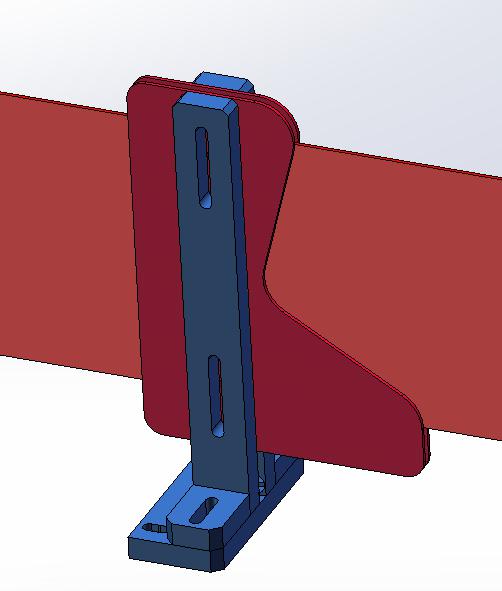

1) Maske Katlama Mekanizması
Hepimizin bildiği gibi, KN95 katlanır. Aslında, bu mekanizma maskeleri katlamak için tam olarak kullanılır.

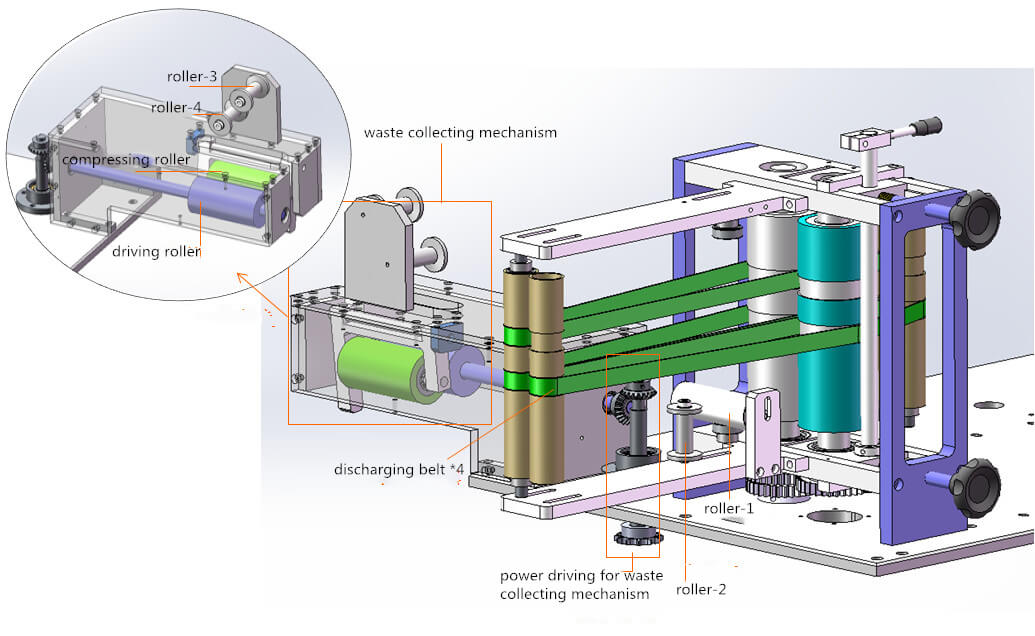

2) Güçsüz Silin İstasyonu

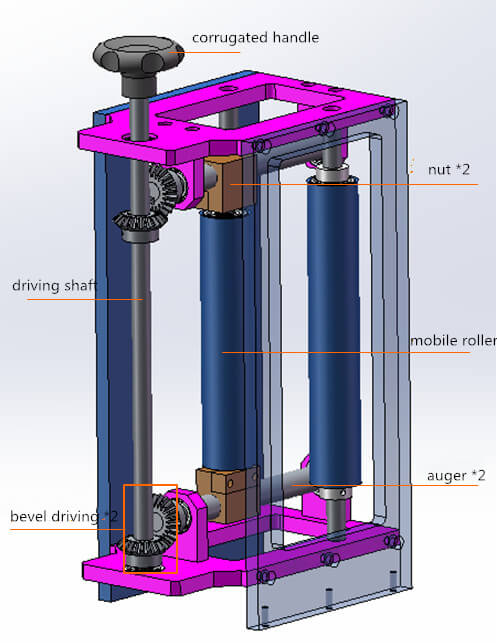

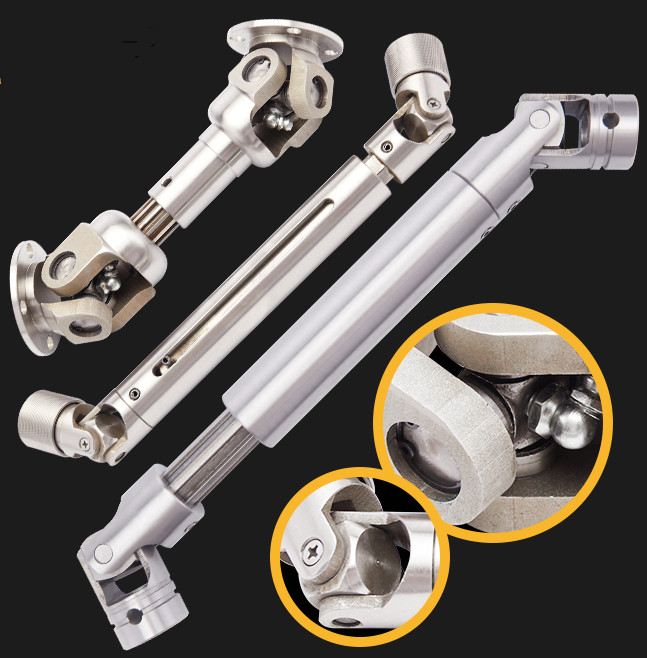

Dönen oluklu sap, sürüş şaftını döndürebilir. Daha sonra burgu da eğim sürüş mekanizması ile dönmeye yönlendirilir. Sonunda, mobil silindirin konumu ayarlanabilir.

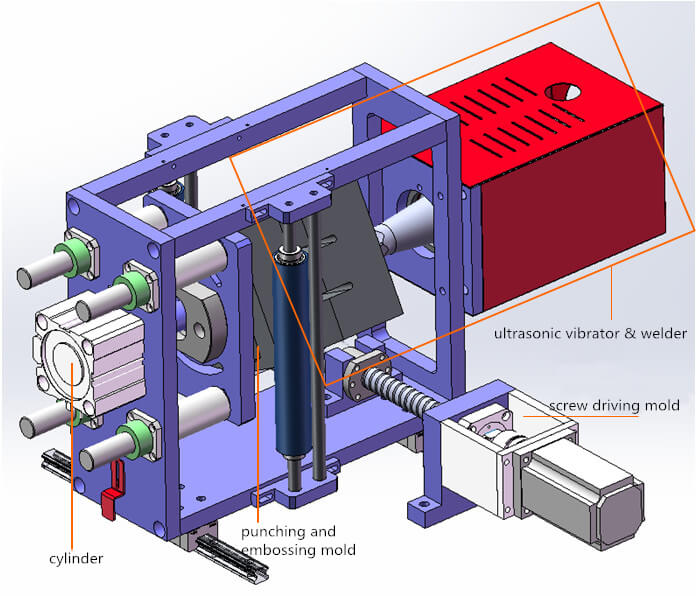

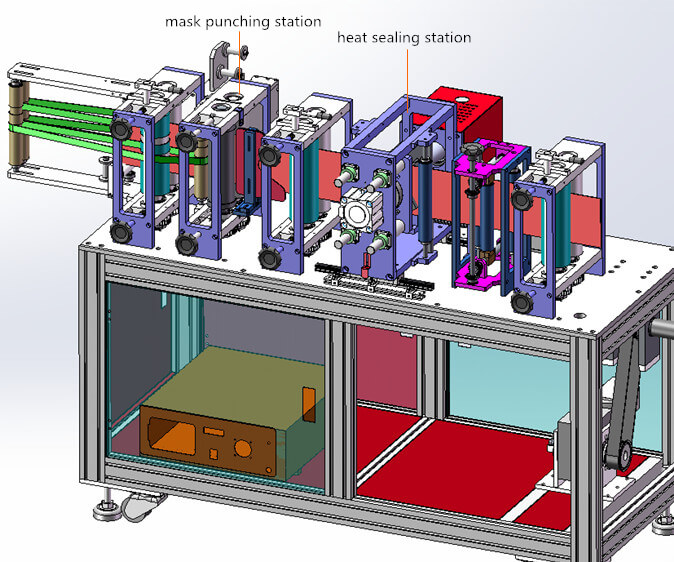

3) Maske Delme İstasyonu
Vidalı sürüş kalıbı, maskelerin göreceli olarak yer değiştirmediğinden emin olmak için tüm mekanizmayı karşılık vermeye yönlendirir. Ultrasonik ve delinmiş katlanmış maske kimliği.
4) Earbelt Flip İstasyonu
Bu istasyondan önce Earbelt aşağı bakar. Ancak tüm maskelerin kulak kemerleri yüzleşir. Bu istasyonun işlevi: kulak kuşlarını çevirmek.
