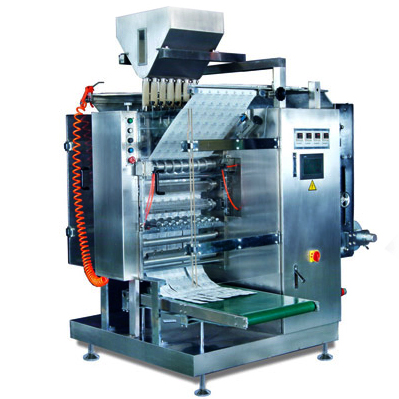

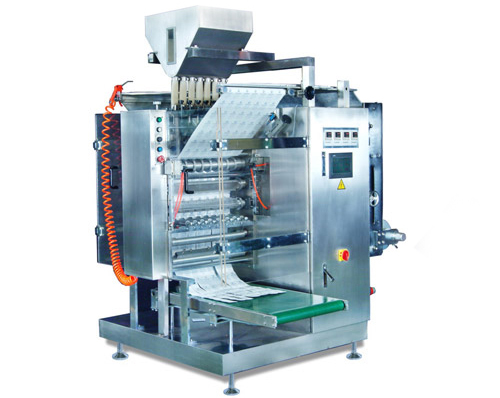

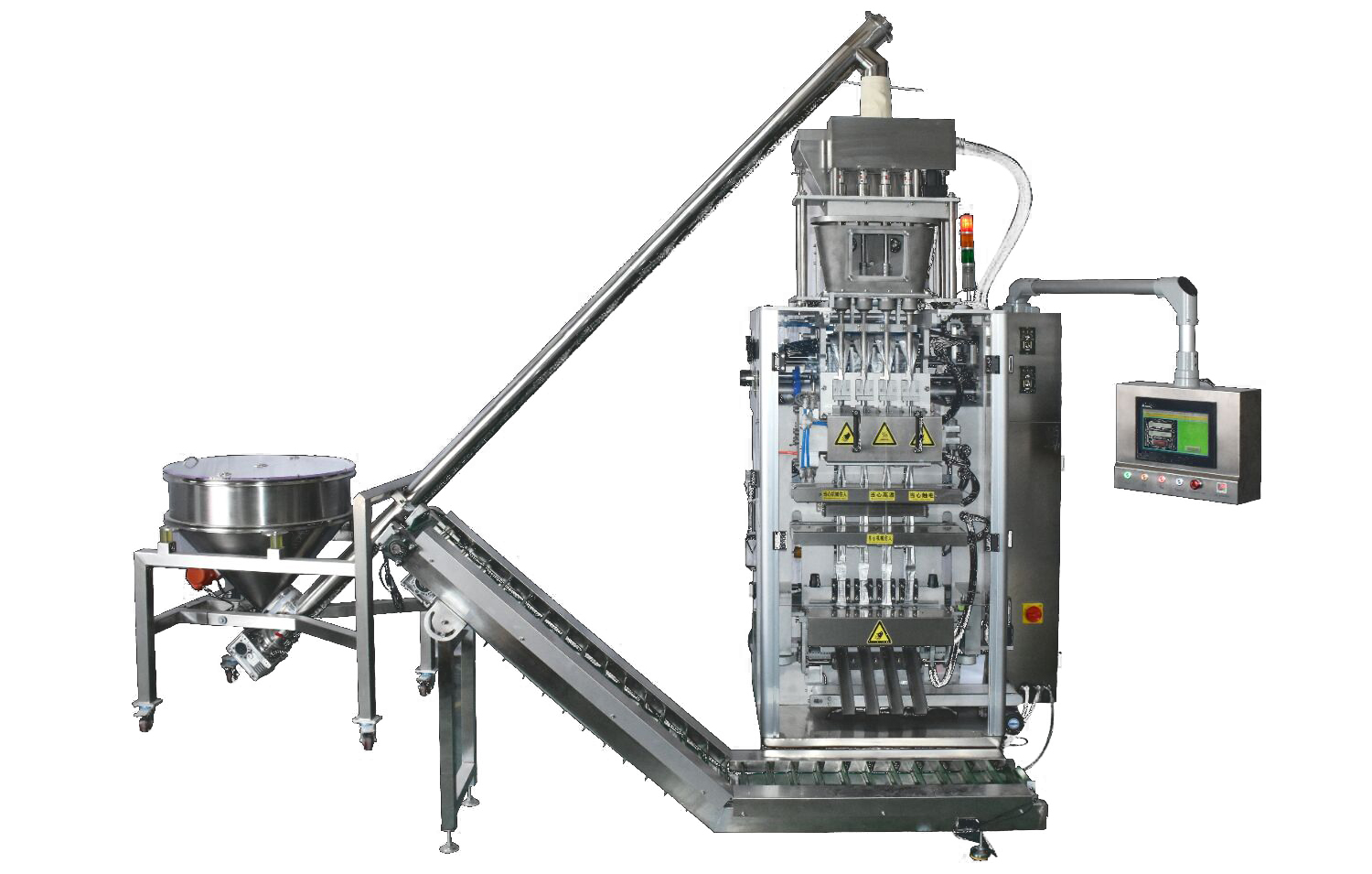

Otomatik Poşet Paketleme Makinası Teknik & Spesifikasyon Talimatı

Paketleme fonksiyonu

Otomatik düzeltme için çift taraflı renk işareti ve ayar için otomatik izleme. Sachet yapma, ölçme, doldurma, kapatma, delme, kolay yırtılma çentik kesme, yatay ve dikey kolay yırtılma kesme hattı kesimi, toplu yazdırma ve sayma gibi paketleme işlemini otomatik olarak tamamlayabilir. Paketlenmiş ürünün otomatik çoklu poşet ambalajı, tek seferlik doldurma işlemiyle tamamlanabilir.

Ambalaj aralığı

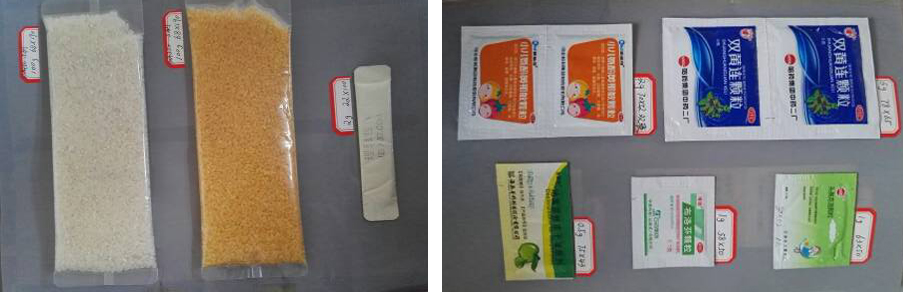

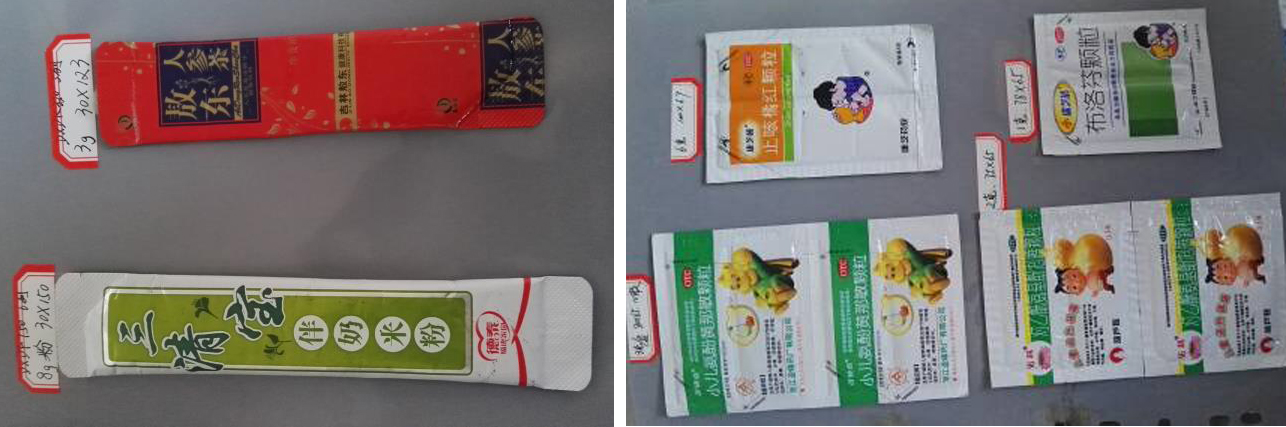

Toz, tablet, kapsül, granül, hap ve viskoz malzeme gibi farklı şekillerdeki malzemeleri ambalajlamak için uygundur.

Poşet boyutu aralığı	Poşet uzunluğu: 55-180 mm; Poşet genişliği: 32.5-420mm (Toz poşeti genişliği 60 mm'dir.)
Ölçüm aralığı	1-200ml (0.5)-100 gram)
Poşet hattı numarası	2-12 hatlar (Sıvı paketleme genellikle 10'dan fazla hattır)
Yatay kesme frekansı (zaman / dak)	En yüksek frekans 70 kat / dakikadır ve kademesiz (ayar) ayar, kullanım şartlarına göre yapılabilir. (Toz için en yüksek hız 40 kez / dak.)
Ambalaj malzemesinin Max.width	910mm
Uygun ambalaj malzemesi	Plastik / Alüminyum / Plastik, Plastik / Kağıt / Plastik, Plastik / Plastik, Plastik / Alüminize / Plastik
Hassas ölçüm	±% 5
Güç kaynağı	380V 50Hz
Toplam güç	7.5 kw
gürültü, ses	76 dB (A)
Uygun ortam sıcaklığı	0 ℃-35 ℃
Uygun irtifa	<2000 m
Ortalama boyut(L * W * H)	1500*1540*2200 mm
Ağırlık	1200 kilogram
Motor frekansı	5-60Hz (Motor dönüş hızı: 135-1620 r / dak)

Üretimde otomatik kontrol kapasitesi

Bütün makine bilgisayar tarafından otomatik olarak kontrol edilir. Otomatik düzeltme ve ayarlama için otomatik izleme için çift taraflı renk işaretini kullanır. Ana makine hız regülasyonu için kademesiz frekans dönüşümünü benimser. Isıtma sıcaklığı makine tarafından kontrol edilir. Yanlış işlem ve çok noktalı arızalar varsa, makine otomatik olarak çalışmayı durduracaktır.

Üretimde hata düzeltme kapasitesi

Paketlenmiş tek poşet ve çoklu poşet hacmi ayarlanabilir ve hatanın ±% 5 olduğundan emin olabilir.

GMP standart uygunluğu

"İlaç Ekipmanında GMP'nin Uygulanması İçin Yönergeler"; Artik 3, Bölüm 1, Bölüm 10, "Poşet Paketleme Makinesi"; ilgili hükümler ve şartlar. GB / T17313-1998 “Poşet Oluşturma-Dolum-Yapıştırma Makinası”

Temel yapılandırma ve amp; yapı

1. Kontrol sisteminin önemli parçaları, güvenilir performansa sahip ithal kontrol bileşenlerini benimser.

a. PLC: FX1N － 60MR Mutsubishi, Japonya'da yapıldı;

b. Frekans dönüştürücü: Delta, Tayvan Made in VF015A 21A;

c. İnsan-makine arayüzü: Smart700 Siemens'te yapıldı.

2. dolum sistemi

Farklı paketlenmiş ürünler nedeniyle, makine farklı formlara sahip özel doldurma ve ürün besleme cihazı ile donatılmıştır: granül materyal için hacimsel ürün besleme cihazı ve tablet, kapsül ve özel şekilli tablet için titreşimli ürün besleme cihazı.

3. İletim sistemi

Makine, farklı parçaların detay gereksinimlerine göre kayış tahrikini, zincir tahrikini, dişli tahrikini, dişli kayış tahrikini ve konveyör kayışı tahrik sistemini benimser. Bu iletim işlemleri sırasıyla motor, redüktör, dişli, zincir tekerleği, dişli kayış tekerleği ve tahrik mili ile tamamlanmaktadır. Diferansiyel mekanizması, iletim sisteminin dört yerinde baskı, yatay kesim, yatay kırılma çizgisi kesimi ve renk işaretli otomatik düzeltme gibi özel gereksinimler için benimsenmiştir. Ayarlanabilir eksantrik dişli mekanizması, tahrik sisteminin iki yerine uyarlanmıştır ve ayar miktarı, poşet boyutuna göre belirlenir.

4. Film çözme

Makinenin arkasında bulunan film açma mekanizması, açma mili, çözme çerçevesi, film kılavuz makarası ve hareketli film kılavuz makarası içerir. Filmin çözülmesi işlemi, çözme milinin, film rulosunu hareket ettirmek için mikro motor tarafından tahrik edilmesidir, daha sonra çözme uzunluğu ve film germe kuvveti, hareketli film kılavuz makarası vasıtasıyla kontrol edilir. Film aniden bittiğinde veya ayrıldığında, fotoelektrik şalter hareketli film kılavuz makarası tarafından kaplanır, böylece makine otomatik olarak çalışmayı durduracaktır. Çözme silindirinin sol-sağ hareketini ayarlayan el sapı, filmin merkezinin film bölme mekanizmasının merkezi ile hizalanması için film çözme mekanizmasının sol tarafına yerleştirilir.

5. Film bölme

Makine çerçevesinin üstünde bulunan film bölme mekanizması, film kılavuz makarası, kesici ve film bölme plakasından oluşur. Film, film bölme mekanizması ile iki kısma ayrılır, daha sonra hareket yönleri, film bölme plakası tarafından döndürülür ve film yönlendirme silindiri tarafından sızdırmaz hale getirmek için dikey sızdırmazlık silindirine çekilir. Film bölme plakası farklı genişlikteki ambalaj malzemelerinin gereksinimlerini karşılamak için el çarkı boyunca ileri geri hareket edebilir.

6. Sızdırmazlık: Dikey sızdırmazlık ve yatay sızdırmazlık içerir. Bununla birlikte, poşet yapımının dört taraflı sızdırmazlığı oluşur.

S Dikey sızdırmazlık cihazı, birkaç dikey sızdırmazlık rulosundan oluşur ve ısıtıcı ve ısıya duyarlı elemanlar bunun içine monte edilir. Çalıştığı zaman, dikey sızdırmazlık silindirinin bir çifti, sürekli olarak ters yönde döner ve film, çekiş altında dikey sızdırmazlık kayışını oluşturmak için ısıtılır ve yuvarlanır. İki silindir arasındaki basınç yaylar tarafından sunulur ve işlem bittiğinde iki silindir elle ayrılabilir.

S Yatay sızdırmazlık cihazı bir çift yatay sızdırmazlık silindirinden yapılır ve ısıtıcı ve ısıya duyarlı elemanlar bunun içine monte edilir. Çalıştığı zaman, yatay sızdırmazlık silindirlerinin bir çifti, iletim sistemi tarafından sürekli olarak vitesten ters yönde dönecek şekilde tahrik edilir ve bunlar arasındaki basınç yaylar tarafından sunulur. Yatay sızdırmazlık silindirinin etrafında 2 veya 3 sızdırmazlık bandı vardır, bu nedenle sızdırmazlık zamanları bir daire döndürerek 2 veya 3'tür. Yatay olarak sızdırmazlık sağlandığında anlık doğrusal hızın olmasını sağlamak için ayarlanabilir eksantrik dişli mekanizması, iletim zincirinde benimsenir. Filmin çizgisel hızıyla çizgi, filmin kırışması veya çok uzağa gerilmesi, hatta kırılması. Sızdırmazlık yapısı makul bir tasarıma sahiptir ve ambalaj malzemesi seçim için geniş bir aralığa sahiptir.

7. Toplu baskı ve kolay yırtılma çentik kesme mekanizması

Grup Baskı mekanizması ve kolay yırtılma çentik kesme mekanizması, aynı mil üzerinde, belirli açılarda sarsılmış halde. Destekleyici plakaları da aynı mil üzerindedir. Makine çalışırken, iki şaft sürekli olarak ters yönde döner. Bir daire döndükten sonra, bu iki işlem üç kez gerçekleştirilir. Şaft, yatay sızdırmazlık silindiri ile aynı dönme hızına ve doğrusal hıza sahiptir ve transmisyon zincirinde eksantrik dişli mekanizması da benimsenmiştir. Seri yazdırma cihazının çalışması ana makine ile temasa devam eder. Bununla, parti numarası açık ve sağlamdır ve değiştirilmesi kolaydır.

8. Kolay yırtılma çentik kesme, dikey kesme, dikey kolay yırtılma kesme hattı kesme fonksiyonlarına sahiptir.

Ana makine işletimi ile senkronize olan döner kesme, kolay yırtılma çentiği kesme mekanizması, dikey kesme hattı kesme mekanizması ve dikey kesme mekanizması ile, kolay yırtılma çentiğinin doğru konumda olduğu şekilde benimsenir. Eşsiz tasarım ve operasyon yapısına sahip dikey, kolay yırtılma kesme hattı kesici, daha uzun bir servis ömrüne sahiptir.

9. Yatay kesim ve yatay kırılma hattı kesme fonksiyonlarına sahiptir.

Yatay kesici ve yatay kesme çizgisi kesici uniquDüz ve güvenilir bir çalışma olan eyer şeklindeki kavisli yüzey hareketi. Yatay kesicinin ve yatay kesme hattı kesicinin kesilmesi, ana bilgisayar tarafından kontrol edilebilir ve insan-makine arayüzü üzerine yerleştirilebilir. Ürün, tek poşet kesme veya çoklu poşet kesme için ayarlanabilir.

10. Kalıp ekipmanı ve değişimiHer ana makine bir takım kalıp ile donatılmıştır.

Ambalaj poşetinin boyutu üretimde değiştirilirse, kalıbın değiştirilmesi gerekir. Poşet boyutu değiştirilir ve poşet genişliği hala değişmez ise, o zaman sadece bir çift dişli zincirinin yerini alması gerekir. Kalıbı değiştirmek için birkaç maliyeti vardır. (Makine, farklı poşet uzunluğu için müşterinin ihtiyaçlarını karşılamak için kademesiz poşet uzunluk regülatörü ile donatılabilir, fiyatı ise ayrı ayrı hesaplanır.)

11. Sıcaklık kontrolü

Makine, sızdırmazlık ayar sıcaklığı ve gösteri sıcaklığı arasındaki hatanın 3 within içinde kontrol edildiğinden emin olmak için yüksek hassasiyetli sıcaklık kontrol cihazını kullanır. Isıtıcı ve sızdırmazlık kalıbı makul bir tasarıma sahiptir ve çalışma testinden geçmiş. Sonuç olarak, etkili sızdırmazlık bölgesinin sıcaklığı tam olarak kontrol edilir, poşet yapımının sızdırmazlığının daha iyi etkileri vardır ve paketleme makinesinin ambalaj malzemesinin kalitesi ve dokusunda daha fazla seçenek vardır. Sızdırmazlık kalıbının tasarımı, etkili sızdırmazlık bölgesinin termal alanını dikkate alarak, daha iyi sızdırmazlık etkileri ve daha fazla enerji tasarrufu sağlar.

12. Fotoelektrik konumlandırma sistemi ile donatılmıştır.

Makine, fotoelektrik marka konumlandırma sistemi ile donatılmıştır. Sinyal, ambalaj malzemesinin baskı renk işaretindeki fotoelektrik kafa tarafından ölçülür ve optik fiber, çalışma için PLC'ye gönderir, ardından imleç düzeltme farkının mikro motoru Şanzıman sisteminde çift taraflı renk işaretinin otomatik olarak düzeltilmesi ve otomatik çekilmesi için tahrik edilir (ürünün iki yüzüne yazdırılan desenlerin her biri ile aynı hizaya gelmesi için, ayar diferansiyelinin dört seti makineye yerleştirilir). diğer tamamen sızdırmazlık.
